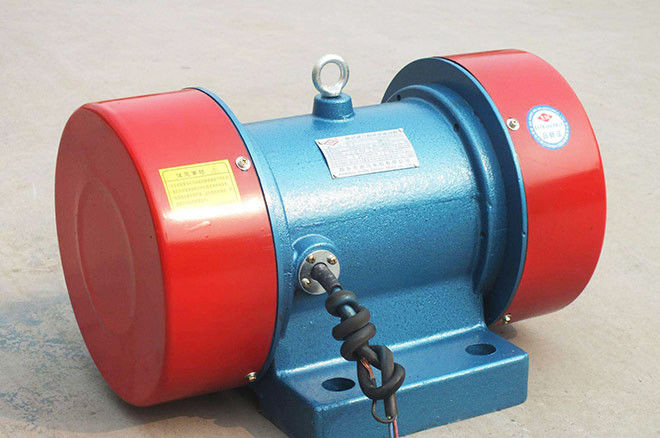

Trillende Motor

Hoe het werkt

De outputschacht van elk eind van de trillende motor heeft een vast zonderling blok en een regelbaar zonderling blok. Het aanpassen van de hoek tussen het regelbare zonderlinge blok en het vaste zonderlinge blok kan de omvang van de opwindende kracht veranderen. De hoek tussen het regelbare zonderlinge blok en het vaste zonderlinge blok is 0 graad wanneer de levering, en de opwindende kracht op dit ogenblik de geschatte opwindende kracht van de trillingsmotor F. zijn.
Betaal bijzondere aandacht, wanneer het aanpassen van de opwindende kracht, pas het regelbare zonderlinge blok op de outputschacht op beide einden van de trillingsmotor aan aan dezelfde richting in dezelfde richting.
Aanpassing van het opwekken van krachtstappen:
1. Verwijder de beschermende dekking.
2. Maak het buiten zonderlinge blok los en haal de bout aan.
3. Beide kanten van het zonderlinge blok zouden in dezelfde richting zodat de groeperingslijn op de schacht zich op de waarde van de opwindingskracht op het zonderlinge blok aan de vereiste waarde van de opwindingskracht richt, en controle moeten worden geroteerd of de twee einden dezelfde hoek hebben.



De de het trillen kracht en macht worden behoorlijk aangepast, is de trillingskracht groot, is het gewicht van het lichaam licht, is het volume klein, is het mechanische lawaai laag.

Aangezien de trillende motor een sterke weerstandstype trilling in plaats van resonantie is, heeft het een stabiele omvang.

Het trillingsfrequentiegebied is groot. De trillingsfrequentie van de elektromagnetische opwekker wordt bevestigd, over het algemeen gelijk aan het tarief van de machtsstap, en de trillingsfrequentie van de trillende motor kan in een brede waaier worden aangepast door de omwentelingssnelheid aan te passen, kunnen de de trillingsfrequentie en omvang willekeurig volgens verschillende grondige routes worden geselecteerd.

Wanneer de invloed van de voedingschommeling klein is, veroorzaakt de elektromagnetische opwekker een grote verandering in de opwindingskracht toe te schrijven aan de voltageverandering, maar in de trillende motor, is deze verandering zeer klein.

De multi-machinecombinatie, kan zelf-synchronisatie aan volledige verschillende procesvereisten bereiken.

De richting van de opwindende kracht kan volgens de installatiemethode van de trillende motor worden veranderd.

De de opwindingskracht en omvang kunnen steplessly worden aangepast slechts door de hoek van het zonderlinge blok aan te passen.

Het onderhoud is eenvoudig. Aangezien de lente niet als het elektromagnetische type wordt gebruikt, kan het onderhoudswerk zoals ontruimingsaanpassing en gewichtsaanpassing worden geëlimineerd, en slechts moeten de lagers regelmatig worden hersteld.

De volledige specificaties om aan de behoeften van diverse types van trillingsmachines te voldoen werken.

Type	Snelheid (t/min)	MCF (n)	Macht (kW)	Huidige AMPÈRE	Gewicht (kg)		Afmeting (mm)
						FG	A	B	C	D	E	F	Фg	H	J	K	M	N	Trekbout
XV 0.7-2	2870	700	0,15	0,38	12	A	130	80	136	244	122	182	11	77	147	18	50	140	M10
XV 1.5-2		1500	0,15	0,38	14	A	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-2		2500	0,25	0,58	16	A	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-2		5000	0,40	1.01	27	A	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-2		8000	0,75	1.76	45	A	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-2		10000	1.10	2.30	48	A	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-2		16000	1.50	3.59	70	A	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-2		20000	1.80	4.24	96	B	230	83	258	568	275	280	22	157	330	25	75	325	M20
XV 30-2		30000	2.00	4.92	158	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 1.5-4	1460	1500	0,15	0,30	14	A	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-4		2500	0,15	0,32	16	A	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-4		5000	0,25	0,65	36	A	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-4		8000	0,40	1.14	48	A	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-4		10000	0,55	1.50	52	A	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-4		16000	0,75	1.91	70	A	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-4		20000	1.10	2.60	78	A	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 25-4		25000	1.50	3.72	112	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 32-4		32000	2.00	4.69	140	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-4		40000	2.20	5.06	145	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-4		50000	2.50	6.25	218	B	280	118	353	645	340	345	26	190	410	35	85	390	M24
XV 75-4		75000	4.00	10.14	275	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 120-4		120000	8.00	19.40	480	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-4		140000	10.00	24.16	620	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-4		160000	10.00	24.16	660	C	460	118	480	940	490	550	38	260	520	38	120	550	M36
XV 2.5-6	980	2500	0,25	0,70	38	A	150	120	197	375	192	200	18	100	265	25	54	204	M16
XV 5-6		5000	0,40	1.23	53	A	170	140	192	455	210	220	18	110	270	20	60	224	M16
XV 8-6		8000	0,55	1.68	60	A	170	140	250	455	224	220	18	140	300	20	60	282	M16
XV 10-6		10000	0,75	2.11	74	A	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 16-6		16000	1.10	3.03	82	A	200	140	246	473	230	245	18	140	315	22	60	282	M16
XV 20-6		20000	1.50	3.77	120	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 30-6		30000	2.20	5.47	160	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-6		40000	3.00	7.20	170	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-6		50000	3.70	9.28	228	B	280	118	353	645	340	340	26	190	410	35	85	390	M24
XV 75-6		75000	5.50	13.31	340	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 100-6		100000	7.50	17.93	473	B	380	140	420	865	420	460	32	225	470	32	120	470	M30
XV 120-6		120000	8.50	19.76	510	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-6		140000	9.50	21.70	660	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-6		160000	12.00	27.37	710	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
